시스템 에어컨이란?

myblug2 2025. 5. 13. 10:22

시스템 에어컨(System Air Conditioner)은 일반적인 가정용 에어컨과는 다르게, 한 대의 실외기(또는 소수의 실외기)가 여러 대의 실내기와 연결되어 중앙에서 냉방과 난방을 동시에 혹은 개별적으로 제어할 수 있는 고성능 공조 시스템입니다.

주로 대형 아파트, 빌딩, 상업시설, 오피스텔, 병원, 호텔 등 다양한 공간에 설치되며, 공간 효율성과 에너지 절감 효과가 크기 때문에 점점 더 널리 사용되고 있습니다

1. 시스템 에어컨의 개념 및 특징

시스템 에어컨은 흔히 ‘멀티형 에어컨’ 혹은 ‘중앙 냉난방 시스템’으로 불리며, 실외기 1대(또는 2~3대)가 최대 8대에서 많게는 수십 대의 실내기를 동시에 연결해 운전할 수 있습니다. 각각의 실내기는 개별 조절이 가능하여 사용자의 필요에 따라 원하는 공간만 선택적으로 냉방 또는 난방이 가능합니다. 이로 인해 에너지 효율이 매우 뛰어나며, 외관상으로도 깔끔하고 공간 활용도 높습니다.

2. 시스템 에어컨의 구성 요소

시스템 에어컨은 다음과 같은 주요 구성 요소로 이루어져 있습니다:

실외기(Compressor Unit): 냉매를 압축해 실내기로 보내는 중심 장비로, 보통 옥상이나 외부 공간에 설치됩니다.

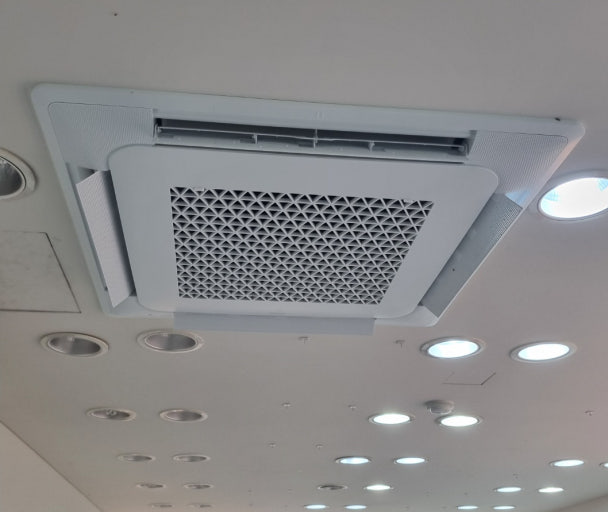

실내기(Indoor Unit): 냉난방 공기를 실내로 공급하는 장비로, 천장형(카세트형), 벽걸이형, 덕트형 등 다양한 형태가 있습니다.
냉매 배관: 실외기와 실내기를 연결하는 배관으로 냉매가 흐릅니다. 구리 파이프를 주로 사용합니다.
드레인 배관: 실내기에서 발생하는 응축수를 외부로 배출하는 배관입니다.
전기 배선: 제어 및 전원 공급을 위한 전선입니다.
제어 장치(Controller): 각 실내기를 개별 또는 중앙에서 제어할 수 있는 리모컨 또는 월패드 등 제어 시스템이 포함됩니다.

3. 설치 과정

시스템 에어컨 설치는 일반 에어컨보다 복잡하며, 전문 업체의 설계 및 시공이 필수적입니다. 일반적인 설치 과정을 요약하면 다음과 같습니다:

현장 조사 및 설계: 설치 공간의 구조, 용도, 인원 수, 단열 상태 등을 고려하여 실내기 종류 및 위치, 냉매 배관 길이, 실외기 설치 위치 등을 설계합니다.
배관 및 전기 작업: 천장 속이나 벽면을 통해 냉매 배관, 드레인 배관, 전기 배선을 설치합니다. 이 과정에서 건축물 내부 구조를 잘 이해해야 합니다.
실내기 설치: 천장형은 천장 내부에 매립 설치하고, 벽걸이형이나 덕트형은 구조에 맞게 설치합니다.
실외기 설치: 옥상이나 건물 외부에 설치하며, 배관과의 거리, 통풍 상태, 진동 등을 고려해 위치를 정합니다.
시운전 및 테스트: 냉매를 충전하고 전체 시스템을 시운전하여 정상 작동 여부를 확인합니다.
사용자 교육 및 인수인계: 사용자에게 조작 방법과 유지관리 요령을 안내한 후 인수인계합니다.
